弱电图纸怎么看？识图入门与交底

看不懂弱电图纸，施工就靠蒙，返工难免。本文给非专业甲方/项目经理的识图入门。
一、图例先行：图纸右下角图例表，标了摄像头、门禁、AP、桥架等符号，先认符号再读图。

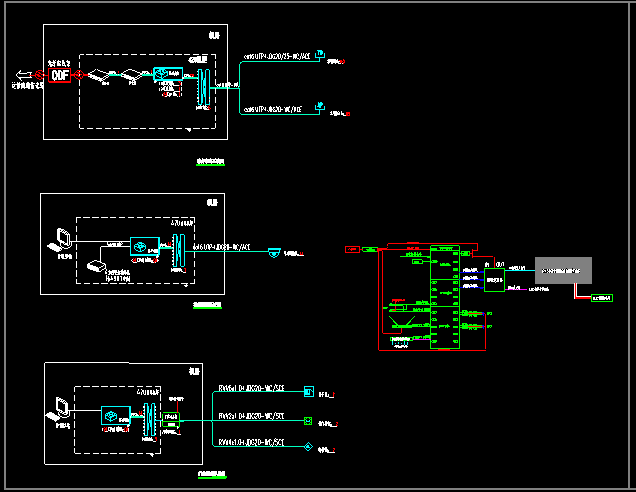

二、系统图：讲「系统怎么连」——前端设备→线缆→交换机→NVR/平台，看拓扑不看出处。
三、点位图：讲「装哪」——平面图上每个符号对应一个真实位置，核对数量与现场是否一致。
四、接线图与说明：设备怎么接、用什么线（六类/光纤/ RVV），读说明避免买错线。
五、交底用：施工前拿图纸和现场比对，点位冲突（如吊顶无空间）提前改，别等装时扯皮。

真实案例：南山一项目甲方没看点位图，装完发现会议室漏点位，补装多花一周。
总结：识图=图例+系统图+点位图+说明，交底前必核对。
相关阅读：智能弱电系统设计 ｜ 弱电工程报价构成 ｜ 弱电验收标准

常见问题 FAQ

Q：弱电图例在哪看？
A：图纸右下角图例表，先认符号。
Q：系统图和点位图区别？
A：系统图看连接拓扑，点位图看装在哪里。
Q：看不懂线缆标注？
A：看说明，六类/光纤/RVV各有用途别混。
Q：施工前怎么用图？
A：拿图比现场，点位冲突提前改，避免返工。
